Grundläggning

Råd och anvisningar

Trä som vetter mot en öppen plintgrund bör vara impregnerat, träskyddsklass NTR A eller NTR AB.

Bärlinor av konstruktionsvirke utförs av till exempel 2 stycken 45 mm tjocka bjälkar ställda på högkant sida vid sida. Bjälkskarvarna förskjuts så att de får bästa kontinuitet. Antalet sammanfogande spik eller skruv bestäms genom dimensionering. Tvärsnittsmått och längder på bärlinor, grundbalkar och golvbjälkar bestäms genom dimensionering.

Förankring och fästdon ska vara av rostfritt stål kvalitet A2 eller kvalitet A4 alternativt varmförzinkat stål eller material med likvärdig korrosionshärdighet.

Typdetaljer

På separata sidor redovisas träbyggnadstekniska typdetaljer för öppen plintgrund med ytterväggar och bottenbjälklag av trä.

För övriga material som ingår i en öppen plintgrund hänvisas till respektive materialtillverkares produktinformation.

Material

Bärlina: konstruktionsvirke, impregnerat träskyddsklass NTR A eller NTR AB.
Syllisolering: grundisoleringspapp YEP 2500 eller motsvarande.
Förankring: varmförzinkat plattstål 30x3 mm eller byggbeslag.
Sockelskärm: impregnerad 25x100 mm, träskyddsklass NTR AB (VB3022).
Fästdon: träskruv av varmförzinkat eller rostfritt stål till förankring.

Utförande

Bärlinor ska ha full anliggning mot plintar.
Bärlina avskiljs från plintar med syllisolering. Eventuella kilar mellan plint och bärlina placeras ovanpå syllisoleringen.

Bärlinan förankras med hänsyn till vindlast och för fixering av stommen till grunden under byggskedet.
En sockelskärm (inklädnad) kan utformas på olika sätt. Den bör göras så gles att det blir god genomluftning, det vill säga med minst 30 procent hålarea.

Material

Inbyggnadslåda: beklädnad av 12 mm plywood, OSB eller 17 mm underlagsspont, ändspontad (VB2058) på regelstomme av impregnerat virke träskyddsklass NTR A eller NTR AB. Värmeisolering: mineralull eller cellplast.
Fästdon: trådspik av varmförzinkat stål, 3,4x100 till reglar.

Utförande

Inbyggnadslådan byggs på plats och tätas väl mot marken och bjälklagets undersida. Marken närmast lådan täcks med isolering för att förhindra frysning. En sida av beklädnaden skruvas mot reglarna för att underlätta demontering vid framtida renovering.

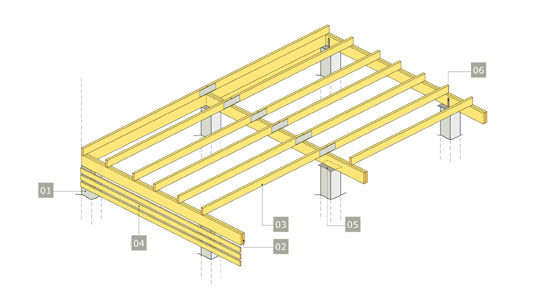

Material

Bjälkar och bärlina: konstruktionsvirke, impregnerat träskyddsklass NTR A eller NTR AB, centrumavstånd ≤ 600 mm.
Stolpar: konstruktionsvirke, impregnerat, träskyddsklass NTR A eller NTR AB.
Trall: impregnerat virke träskyddsklass  NTR AB, tjocklek ≥ 28 mm vid centrumavstånd ≤ 600 mm.
Infästningsbeslag: balkskor av förzinkad stålplåt för upphängning samt varmförzinkat plattstål för ingjutning.

Utförande

Bjälkarna hängs upp i bärlinorna med hjälp av balkskor. Stolparna fästs i betongplint. Urtag görs i stolpar för bärlinan. Vid större altaner (djup > 3,6 m) bör upplag utföras med bärlina på plintar även mot byggnaden. Trall av impregnerad furu som är 120 mm bred bör monteras med 126 mm kant-till-kantavstånd. För andra träslag och bredder gäller andra kant-till-kantavstånd enligt särskild tabell från Svenskt Trä.
Altanbjälklag ≥ 500 mm över mark ska ha räcke.

Material

Plansteg: impregnerat virke träskyddsklass NTR A eller NTR AB, tjocklek ≥ 45 mm.
Sättsteg: impregnerat virke träskyddsklass NTR A eller NTR AB, tjocklek ≥ 25 mm. Vangstycken och stödreglar: impregnerat virke träskyddsklass NTR A eller NTR AB, tjocklek
≥ 45 mm.
Infästningsbeslag: varmförzinkat plattstål 40x4.
Fästdon: rostfri träskruv kvalitet A2 eller A4, 90 mm lång till stödreglar, trådspik av varmförzinkat stål 3,4x100, alternativt trallskruv till plansteg och sättsteg samt träskruv 50 mm till infästning av vangstycken i vinkelbeslag.

Utförande

Trappan utformas så att vattenavrinning underlättas, det vill säga planstegen ska luta utåt något.
Vangstyckena fästs upptill mot altanen med hjälp av vinkelbeslag av varmförzinkat stål. Nedtill skruvas vangstyckena i de ingjutna plattstålen så att avståndet mellan vangstycke och betong blir cirka 50 mm. Stödreglar skruvas mot vangstyckena. Virke till plansteg monteras med cirka 5 mm springa.

Råd och anvisningar

Pelare av limträ uppfyller olika brandtekniska klasser utifrån minsta tvärsnittsmått. Pelarfotdetaljen kan ges motsvarande brandteknisk klass genom att infästningsbeslaget brandskyddas genom olika åtgärder.
Dimensioner på pelare, infästningsbeslag och fästdon bestäms genom dimensionering. Betongkvalitet minst C20/25. Infästningsbeslag och fästdon ska vara av varmförzinkat stål. Pelarände som ansluter mot grundplint fuktskyddas med till exempel en 4,8 mm tjock oljehärdad träfiberskiva. Fog mellan träfiberskiva och limträ tätas med fogmassa eller vattenfast lim.

Vid konstruktioner utomhus eller där fritt vatten förekommer regelbundet, till exempel i simhallar, bör sockelhöjden vara ≥ 200 mm. I sådana fall rekommenderas dessutom ändträbehandling med penetrerande grundolja.

Grundläggning med grundplintar innebär att lasten från byggnaden, via pelare, stolpar eller grundbalkar, förs ned till grunden i enstaka punkter. Mötet mellan bottenbjälklag och grund behandlas under Öppen plintgrund, Uteluftsventilerad krypgrund, Inneluftsventilerad krypgrund respektive Källargrund.

Typdetaljer

En pelare kan ges fast eller ledad infästning. Detaljer till olika typer av infästningar av limträpelare tillhandahålls av limträtillverkare. Mer om detta finns även i Limträhandbok Del 1-4.

Råd och anvisningar

Dimensioner på stolpe, stolpsko och fästdon bestäms genom dimensionering. Virke till stolpar utomhus, ej skyddade under tak, bör vara impregnerat i träskyddsklass NTR A eller NTR AB. Byggbeslag och fästdon ska vara av varmförzinkat stål eller ha minst motsvarande korrosionsskydd.
Betongkvalitet minst C20/25.

En ursparing görs i plinten för stolpskons blivande läge. Stolpskon fixeras i höjd och sida och gjuts fast i ursparingen med cementbruk. Stolpe fästs i stolpskon med genomgående skruv och mutter eller med träskruv. Så kallad fransk träskruv används därvid sällan numera, utan moderna och bättre träskruv som exempelvis självborrande, sexkantig träskruv ersätter dessa. Stolpens nedre ände avslutas så att vatten inte kan sugas upp i trävirket och påverka hållbarheten. Avståndet mellan trästolpens nedre ände och plintens översida bör vara minst 50 mm och stolpens ändyta bör ytbehandlas med fuktavvisande medel innan stolpen monteras.

Råd och anvisningar

Bottenbjälklag av trä kan utföras i olika brandtekniska klasser.
Konstruktionsvirke som vetter mot kryputrymmet kan vara impregnerat träskyddsklass NTR A eller NTR AB. Övrigt trämaterial, till exempel träbaserade skivor, bör vara fungicidbehandlat. Syllen fuktskyddas från grundmuren med till exempel grundisoleringspapp.
För att förbättra klimatet för syllen bör man värmeisolera den mot kryputrymmet.

Bjälklaget kan skyddas mot mikrobiell påväxt genom värmeisolering av undersidan. Detta gäller såväl bjälkar som blindbotten.
Kravet på skydd mot genomtrampning under byggskedet måste beaktas och kan uppfyllas på olika sätt.

Golvbjälkar över flera fack skarvas omlott eller med hjälp av skarvlaskar. Omlottskarvar kan användas enbart i samband med spontade trägolv (eftersom de inte passar för infästning av golvskivor).
Marken i grunden ska vara fri från organiskt material och planerad så att eventuellt inträngande vatten kan avledas.
Avdunstningen av fukt från marken kan minskas genom att marken täcks med åldersbeständig plastfilm och värmeisolering. Den åldersbeständiga plastfilmen ska läggas så att eventuellt ytvatten kan avledas.
Marken kan värmeisoleras med till exempel lös lättklinker, skivor av mineralull eller cellplast. Tjockleken på värmeisoleringen påverkar grundläggningsdjupet med hänsyn till tjäle.

Typdetaljer

På separata sidor redovisas träbyggnadstekniska typdetaljer för uteluftsventilerade krypgrunder med yttervägg och bottenbjälklag av trä.

För övriga material som ingår i en uteluftsventilerad krypgrund hänvisas till respektive materialtillverkares produktinformation.

Material

Bjälklag: bjälkar av konstruktionsvirke C24.
Syll: konstruktionsvirke, tjocklek 45 mm.
Syllisolering: grundisoleringspapp YEP 2500 eller motsvarande.
Grundmur: balkar av förtillverkad armerad betong med invändig värmeisolering. Plintar av betong enligt konstruktör.
Fästdon: expanderande skruv av varmförzinkat stål.

Utförande

Syllisolering läggs ut på upplagsytorna för att syllen ska avskiljas från underlaget. Syllen förankras med expanderande skruv, skruvavstånd ≤ 1 200 mm.

Mark innanför grundmur ska täckas med markplastfilm och värmeisoleras med ca 70 mm tjocka markskivor av mineralull.

Material

Bjälklag: bjälkar av konstruktionsvirke C24.
Kortling: konstruktionsvirke 45x195 hållfasthetsklass C14 (VB1806) mellan golvbjälkar.
Stödreglar: konstruktionsvirke 45x70 hållfasthetsklass C14 (VB1801).
Syll: konstruktionsvirke, tjocklek 45 mm.
Syllisolering: grundisoleringspapp YEP 2500 eller motsvarande.
Grundmur: balkar av armerad betong eller murverk av betong eller lättbetong.
Fästdon: expanderande skruv av varmförzinkat stål.

Utförande

Syllisolering läggs ut på upplagsytorna för att syllen ska avskiljas från underlaget. Syllen fixeras med expanderande skruv.
Kortlingar för innerväggar monteras på stödreglar så att fast underlag erhålls för innervägg och golvskivor. Detaljen tätas väl för att bjälklaget ska få god lufttätning.

Material

Bjälklag: bjälkar av konstruktionsvirke C24.
Blindbottenstöd: remsor av hård mineralull.
Värmeisolerande blindbotten: skivor av hård mineralull.
Fästdon: trådspik 3,4x100 med plastbrickor till blindbottenstöd.
Genomtrampningsskydd utförs med träbaserad skiva, till exempel 9 mm blindbottenplywood eller med armerad folie.

Utförande

Stödremsorna spikas i underkant av varje bjälke.
Spikavstånd högst 300 mm. Blindbottenskivorna monteras med god passning mot bjälkar och genomföringar.

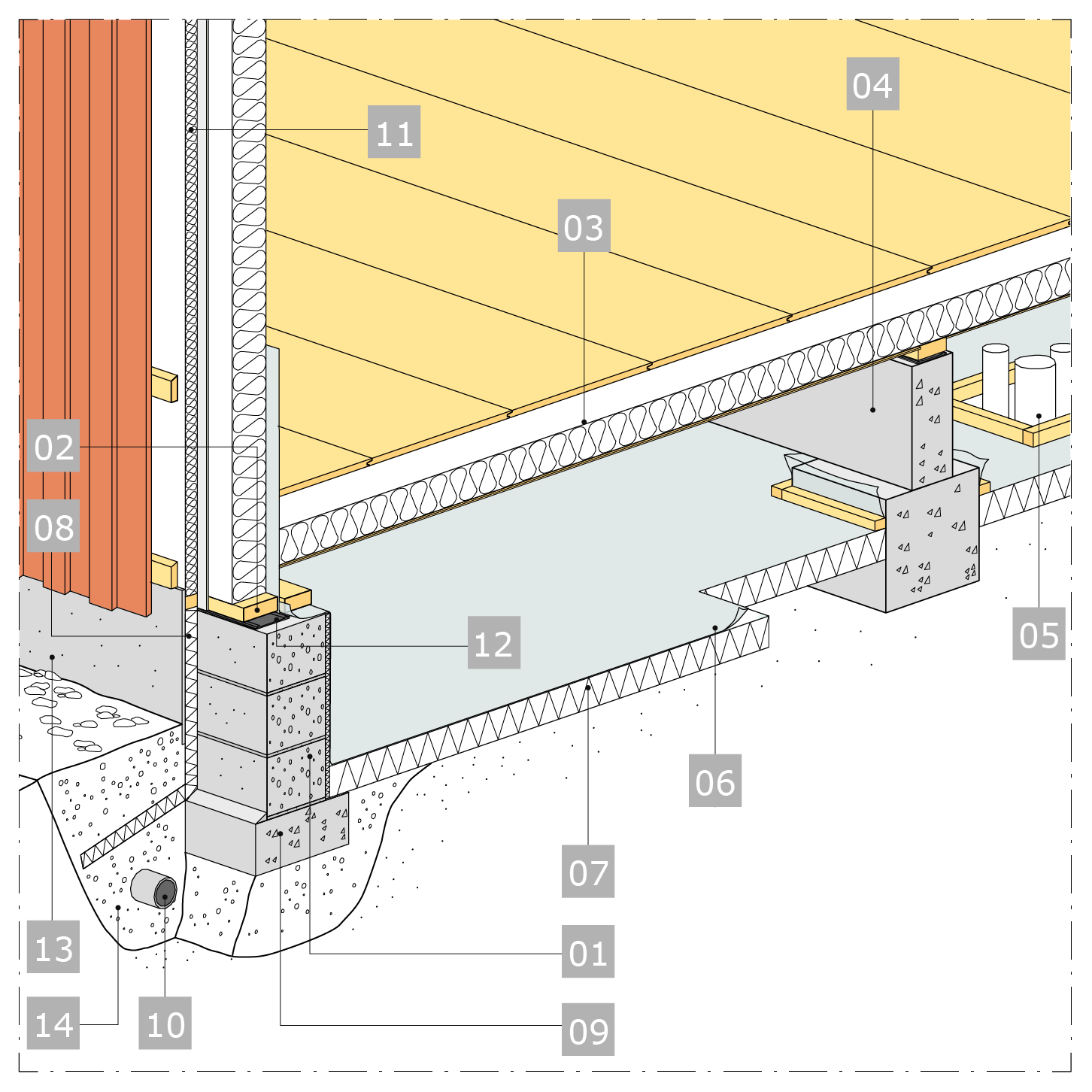

Råd och anvisningar

Bottenbjälklaget kan utföras i olika brandtekniska klasser och avskiljs från grundmur med syllisolering. Syllar av konstruktionsvirke.

Marken i grunden värmeisoleras med minst 100 mm tjocka, hårda skivor av cellplast eller mineralull. Åldersbeständig plastfilm skarvas lufttätt. Bästa täthet erhålls genom svetsning, speciella skarvband eller tätmassa. Plastfilmen ansluts lufttätt till ytterväggens ångspärr/ångbroms.

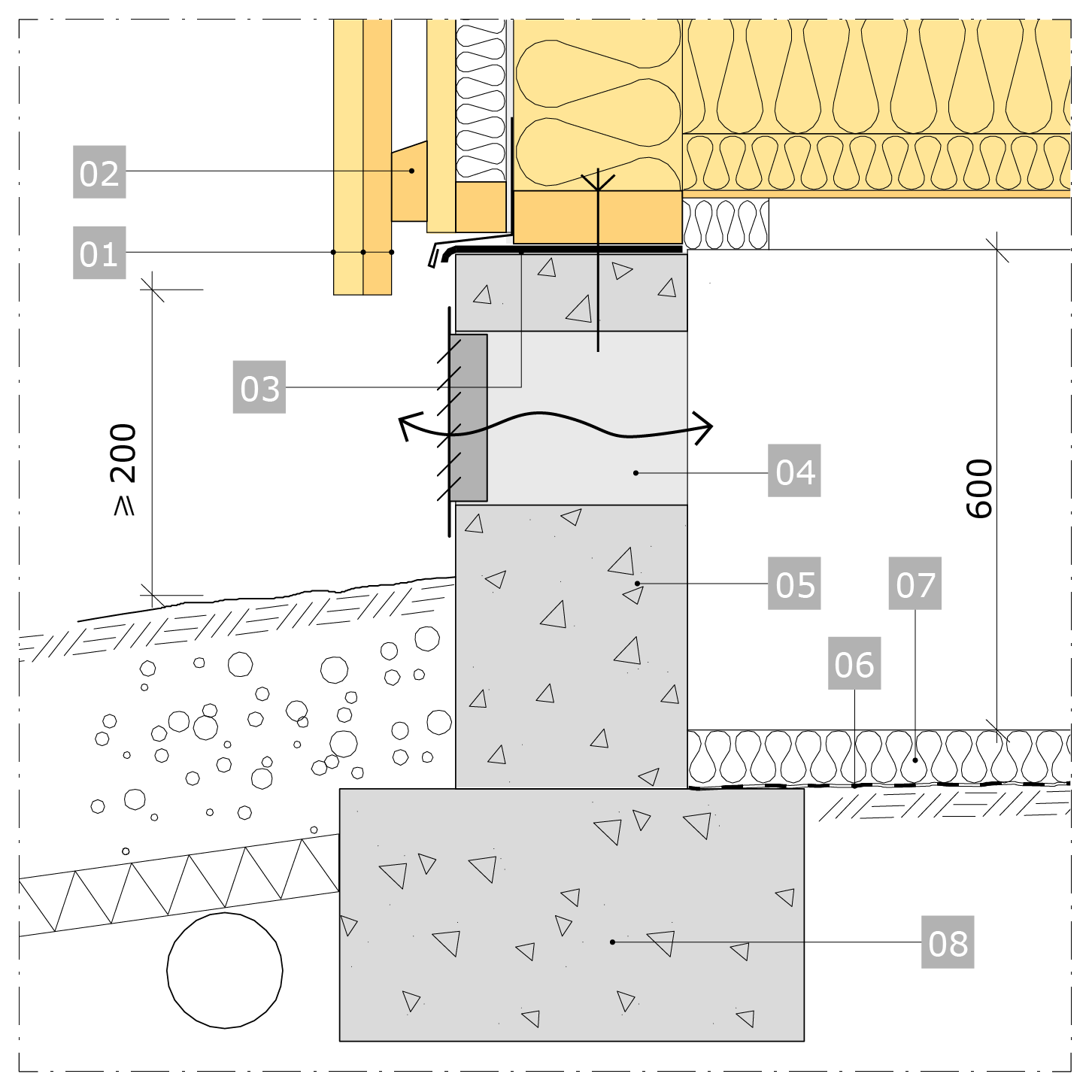

Grunden utformas med tanke på att luften ska kunna cirkulera i hela utrymmet. God spridning kan erhållas med hjälp av ett fördelande kanalsystem.

Bjälklaget fullisoleras längs kanter, cirka 600 mm från yttervägg och förses i övrigt med cirka 50 mm tjock komfortisolering.
Kravet på skydd mot genomtrampning vid arbete på bjälklaget måste beaktas och kan uppfyllas på olika sätt.

Typdetaljer

En träbyggnadsteknisk typdetalj för inneluftsventilerade krypgrunder med ytterväggar och bottenbjälklag av trä redovisas separat. För andra träbyggnadstekniska typdetaljer hänvisas i tillämpliga delar till redovisade typdetaljer för uteluftsventilerade krypgrunder.

För övriga material som ingår i en inneluftsventilerad krypgrund hänvisas till respektive materialtillverkares produktinformation.

Material

Bjälklag: bjälkar av konstruktionsvirke C24. Längs kanter fullisoleras cirka 600 mm in från ytterväggar. I övrigt är cirka 50 mm komfortisolering tillräcklig i bjälklaget.
Syllar: konstruktionsvirke, impregnerat träskyddsklass NTR A eller NTR AB, tjocklek 45 mm, fuktkvot högst 18 % vid inbyggnadstillfället.
Syllisolering: syllarna avskiljs från upplaget med syllisolering av grundisoleringspapp, film eller lufttätande list.
Ångspärr: åldersbeständig plastfilm.
Grundmur: balkar av armerad betong eller murverk av betong eller lättbetong med ut- och invändig värmeisolering.
Fästdon: expanderande skruv av varmförzinkat stål.
Sockel: Cementputs eller fibercementskiva.

Utförande

Plastfilmen på marken dras upp obruten på de yttre grundmurarna förbi bjälkarnas upplag. Den skarvas omlott under den inre syllen med ångspärr/ångbromsen i ytterväggen och kläms med den inre syllen, eventuellt med tätningslist emellan.

Råd och anvisningar

Syll ska avskiljas från grundmuren med till exempel grundisoleringspapp eller motsvarande syllisolering.

Fog mellan syll och grundmur kompletteras med lufttätning i de fall den ingår i byggnadens lufttätande system.

Syll förankras i grunden med hjälp av byggbeslag eller expanderande skruv. Valet av infästning är viktigt i de fall källarväggarna behöver stöd av bjälklaget för att motstå jordtryck. Syllen stumskarvas och skarvar tätas med tätningsband.

Golvbjälkarna skråspikas i syllen. I de fall bjälklaget ska medverka till att ta upp jordtryck ska bjälkarnas infästning dimensioneras med hänsyn till detta.

Kravet på skydd mot genomtrampning på bjälklaget måste beaktas och kan uppfyllas på olika sätt.

Källarytterväggar bör värmeisoleras utvändigt. Invändig värmeisolering bör vara högst 25 mm tjock.

Källargolv kan läggas som flytande golv med spånskivor eller spontade bräder. Huvuddelen av golvkonstruktionens värmeisolering placeras under betongplattan. Värmeisolering ovanpå plattan bör vara högst 25 mm tjock.

Typdetaljer

På separata redovisas några träbyggnadstekniska typdetaljer för källargrunder. För övriga träbyggnadstekniska typdetaljer till källargrunder hänvisas i tillämpliga delar till redovisade typdetaljer för krypgrunder respektive platta på mark.

För övriga material som ingår i en källargrund hänvisas till respektive materialtillverkares produktinformation.

Material

Bjälklag: golvbjälkar av konstruktionsvirke C24.
Syll: konstruktionsvirke, tjocklek 45 mm, eventuellt impregnerat, träskyddsklass NTR A, fuktkvot högst 18 % vid inbyggnadstillfället.
Syllisolering: grundisoleringspapp YEP 2500 eller motsvarande, eventuellt kombinerad med lufttätning.
Grundmur: murverk av betong eller lättbetong, alternativt vägg av armerad betong eller betongelement.
Fästdon: expanderande skruv.
Sockel: Cementputs eller fibercementskiva.

Utförande

Syll avskiljs från grundmuren med syllisolering. Den förankras i grundmuren med expanderande skruv, skruvavstånd 1 200 mm.
Källarytterväggar värmeisoleras utvändigt.
I underkant bjälklag monteras glespanel och innertaksbeklädnad av skivmaterial eller enbart spontade panelbräder.

Material

Utvändig värmeisolering: markskivor av dränarnde isoleringsmaterial. Fuktskydd: asfaltklistrad asfaltsmatta cirka 500 mm upp.
Invändig väggbeklädnad: stående spontad träpanel, tjocklek 12 mm.
Spikläkt: virke 28x70 (VB0807), sort G4-3 eller bättre, centrumavstånd ≤ 600 mm.
Distansmaterial: kilar av plast eller dylikt.
Grundmur: murverk av betong eller lättbetong eller vägg av armerad betong. Grundmur av förtillverkade element förekommer.
Bottenplatta: armerad betong enligt konstruktionsritning.

Utförande

Spikläkt monteras mot grundmuren med hjälp av distansmaterialet så att träet inte kommer i direktkontakt med grundmuren.
Golv eller undergolv av trämaterial ska avskiljas med ångspärr/ångbroms från bottenplattan.

Material

Undergolv: spontade golvspånskivor eller underlagsspont. Bjälklag: golvbjälkar av konstruktionsvirke C24.
Värmeisolering: tjocklek 70 mm vid uppvärmd källare.
Innertaksbeklädnad: spontade panelbrädor eller skivor, de senare på glespanel, tjocklek ≥ 16 mm med centrumavstånd ≤ 300 mm.
Fästdon: trådspik 3,4x100 till bjälkarna och 2,8x75 till glespanelen.

Utförande

Bjälkar skråspikas mot syll.
Golvbjälkar skarvas över mellanstöd med laskar av trä eller spikningsplåtar. De kan skarvas omlott vid byggande med lösvirke när undergolvet kommer att bestå av spontade brädor. Omlottskarvning rekommenderas inte vid golv av skivor eftersom bjälkarna då inte kommer exakt vinkelrätt mot husets längdriktning.

Material

Bjälklag: golvbjälkar av konstruktionsvirke.
Kortlingar: konstruktionsvirke, tjocklek 45 mm.
Källarinnervägg: reglar konstruktionsvirke 45x70 hållfasthetsklass C14 (VB1801), centrumavstånd ≤ 600 mm, skivbeklädnad på ömse sidor.

Utförande

Innervägg vinkelrätt mot bjälkarna fästs i bjälklaget genom att dess hammarband spikas direkt i golvbjälkarna. På vardera sidan av väggen spikas glespanel intill hammarbandet för att ge stöd åt eventuell skivbeklädnad.

Innervägg längs bjälkarna fästs i bjälklaget genom att väggens hammarband fästs i kortlingar med centrumavstånd ≤ 1 200 mm. På vardera sidan av väggen spikas glespanel intill hammarbandet för att ge stöd åt eventuell skivbeklädnad.

Råd och anvisningar

Syllen avskiljs från grunden med till exempel grundisoleringspapp eller motsvarande syllisolering. Fogen mellan syll och grund lufttätas i de fall den ingår i byggnadens lufttätande system. Syllen förankras i grundplattan med hjälp av byggbeslag eller expanderande skruv. Skarvar tätas med tätningsband.
Om syllen utförs av impregnerat virke ska den vara i träskyddsklass NTR A eller NTR AB och ha högst 18 % ytfuktkvot vid inbyggnadstillfället. Impregnerad syll bör även fuktavskiljas mot oimpregnerat virke, till exempel stående träreglar.

Typdetaljer

På separata sidor redovisas träbyggnadstekniska typdetaljer för grundläggning med platta på mark i byggnader med ytterväggar av trä.

För övriga material som ingår i grunden hänvisas till respektive materialtillverkares produktinformation.

Material

Syllisolering: tätskikt som fungerar som syllisolering och samtidigt har lufttätande funktion. Tätskikt ska ha samma bredd som syll.
Om syll utförs av impregnerat virke ska den vara i träskyddsklass NTR A eller NTR AB och ha högst 18 % ytfuktkvot vid inbyggnadstillfället. Impregnerad syll bör även fuktavskiljas mot oimpregnerat virke, till exempel stående träreglar.

Utförande

Grundplattans översida under syll ska vara jämn och plan.
Syllen förankras i grundplattan med hjälp av byggbeslag eller expanderande skruv av varmförzinkat stål. Panelbrädor avslutas minst 200 mm över mark. Lägre nivå kan accepteras vid låga byggnader i skyddade lägen och med stora taksprång samt beroende på markmaterial och marklutning närmast byggnaden.

Material

Syllisolering: tätskikt som fungerar som syllisolering och samtidigt har lufttätande funktion. Tätskiktet ska ha samma bredd som syll.
Vattenavledare: vattenutledande membran, till exempel tätskiktsduk av gummi.
Om syllen utförs av impregnerat virke ska den vara i träskyddsklass NTR A eller NTR AB och ha högst 18 % ytfuktkvot vid inbyggnadstillfället. Impregnerad syll bör även fuktskyddas mot oimpregnerat virke till exempel stående träreglar.

Utförande

Grundplattans översida under syllen ska vara plan. Brädriven yta.
Syllen förankras i grundplattan med hjälp av byggbeslag eller expanderande skruv.
Underlag för murveket ska vara horisontellt. Det vattenutledande membranet bör ha lutning innanför murverket och det ska ha sådan bredd att hela upplagsytan för murverket täcks. Membranet dras upp 100 mm på syllens utsida. Ytterväggens yttre heltäckande isolerskikt och vindskydd vindskydd ska monteras utanpå membranet.

Material

Syllisolering: list som fungerar som syllisolering. Bredden ska vara minst lika stor som syllens.
Golv: flytande golv av massivt virke, lamellbrädor eller undergolv av träbaserat skivmaterial.
Ångspärr/ångbroms: åldersbeständig plastfilm.
Om syllen utförs av impregnerat virke ska den vara i träskyddsklass NTR A eller NTR AB och ha högst 18 % ytfuktkvot vid inbyggnadstillfället. Impregnerad syll bör även fuktavskiljas mot oimpregnerat virke med till exempel stående träreglar.

Utförande

Plattans översida under syll ska vara väl avjämnad. Syllisoleringen ska täcka hela syllens undersida.

I samband med golvbeläggning ska grundplattan vara uttorkad i erforderlig grad, vanligen till ett fuktinnehåll motsvarande högst 85 % RF.
Som underlag för flytande golv läggs en ångspärr/ångbroms av åldersbeständig plastfilm, profilerad, luftspaltbildande plast eller motsvarande. Vid ångspärr/ångbroms av åldersbeständig plastfilm måste betongytan vara slät, motsvara stålglättad yta. Träbaserade golvbeläggningar ska läggas med 10 mm rörelsemån mot väggar och genomföringar.
