En finsågad framsida, kombineras vanligen med lockläkt.
Tre hyvlade sidor.
Två rundade eller fasade hörn med rillning.
Stående montering rekommenderas.
För utförlig måttangivelse, klicka på respektive dimension.
|
a x b |
|
22 x 95 * |
|
22 x 120 * |
|
22 x 145 * |
Tabell 1.
* Dimensionen finns i Vilmabas.

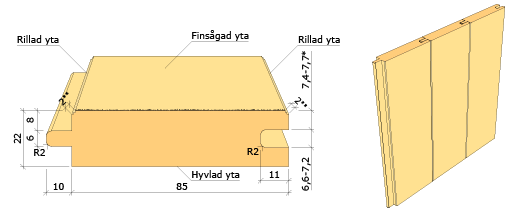

Spontad ytterpanel 22x95
* Noten ska vara mittcentrerad, profiltjocklek notsida 7,4-7,7 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 7,4 mm.
** Hörn ska vara rillade och rundade med 2 mm radie eller fas.

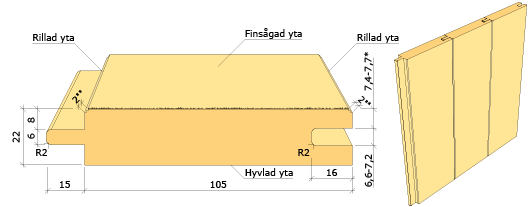

Spontad ytterpanel 22x120
* Noten ska vara mittcentrerad, profiltjocklek notsida 7,4-7,7 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 7,4 mm.
** Hörn ska vara rillade och rundade med 2 mm radie eller fas.

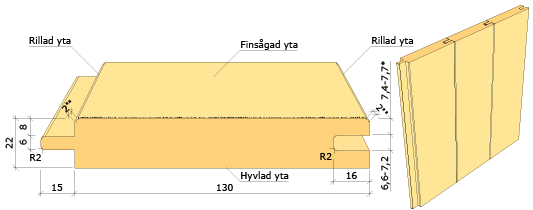

Spontad ytterpanel 22x145
* Noten ska vara mittcentrerad, profiltjocklek notsida 7,4-7,7 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 7,4 mm.
** Hörn ska vara rillade och rundade med 2 mm radie eller fas.
