Balkbro för gång- och cykeltrafik

Publicerad 2014-09-21

Uppdaterad 2019-10-08

Dimensionering av en bro avsedd för gång- och cykeltrafik, och som inte ska belastas med något servicefordon (bron är för smal för servicefordon).

Brons spännvidd är 11 m och bredden 2 m. Den utförs som en balkbro med brobana av syllar och plank.

Dimensionering ska utföras enligt gällande regler och standarder samt beställarens anvisningar.

  • Enligt Trafikverkets TRVK Bro ska träkonstruktioner dimensioneras enligt SS-EN 1995-1-1 (Eurokod 5: Del 1-1) och SS-EN 1995-2 (Eurokod 5: Del 2).
  • Enligt Trafikverkets TRVR Bro hänförs vid tillämpning av klimatklasser enligt SS-EN 1995 (Eurokod 5) konstruktionsdelar av trä i en bro till klimatklass 3. Under förutsättning att de är ventilerade kan följande konstruktionsdelar dock hänföras till klimatklass 2: delar skyddade av brobaneplatta eller tak; brobaneplattor med tätskikt; delar skyddade av intäckning.
  • Enligt Trafikverket (TRVFS 2011:12) bör säkerhetsklass 2 tillämpas för broar med teoretisk spännvidd högst lika med 15,0 m i största spannet.

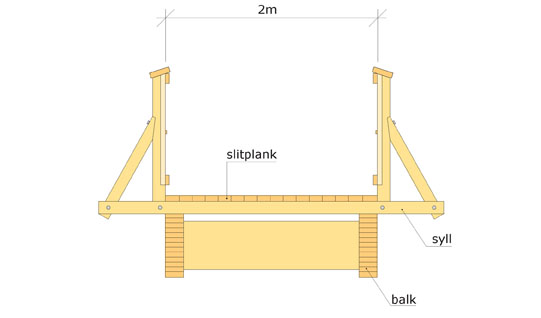

Balkbro för gång- och cykeltrafik
Bild 1.

Efter överslagsberäkning väljs två limträbalkar med spännvidd 11 m. Varje balk belastas med last från 1,0 m brobredd. Balkarnas dimension antas till 165x585 mm och utförs av limträ i hållfasthetsklass GL30c.

Överslagsmässigt bestäms hur många limträbalkar som behövs och ungefärlig balkdimension. Man kan i detta fall med brobredd 2 m börja med att anta att det räcker med två balkar. Sedan antar man en dimension och beräknar egentyngden för en balk. Med dimensionen 165x585 mm får man egentyngd cirka 0,5 kN/m. Egentyngd för plankdäck och räcke antas också belasta balken med 0,5 kN/m. Trafikens ytlast antas till 5 kN/m2 och dimensionerande last blir då 1,5x5=7,5 kN/m för varje balk. Totala lasten blir 8,5 kN/m för varje balk. Det ger böjmomentet cirka128 kNm och böjspänningen 13,6 MPa, vilket är lägre än dimensionerande böjhållfastheten för limträ. Det betyder att det borde räcka med två balkar och man kan börja dimensioneringen med den antagna dimensionen. Om böjspänningen däremot skulle bli för hög, så får man prova med större balkar eller med fler balkar om det finns krav på maximal höjd för bron eller om bron blir orimligt hög. För övriga komponenter kan man göra motsvarande överslagsberäkningar för att finna dimensioner att utgå från.

Som tvärbalkar väljs 90x450 mm av limträ i hållfasthetsklass GL30c. Som syllar väljs 70x120 mm av konstruktionsvirke i hållfasthetsklass C24 och med centrumavståndet 600 mm. Spännvidden för syllarna är lika med centrumavståndet mellan balkarna, det vill säga 2 m–0,165 m = 1,835 m. Som slitplank väljs 70x195 mm av konstruktionsvirke i hållfasthetsklass C24. Spännvidden för slitplanken är syllarnas centrumavstånd 600 mm. Som räckesstolpar väljs 70x120 mm av konstruktionsvirke i hållfasthetsklass C24 med centrumavståndet 1800 mm. Räckeshöjd är 1,4 m, och räcket utförs med snedsträva som stöd.

1. Förutsättningar

Laster enligt eurokoder

Allmänna laster - Tunghet, egentyngd, nyttig last för byggnader, SS-EN 1991-1-1:2002
Trafiklast på broar, SS-EN 1991-2:2003
Allmänna laster - Vindlast, SS-EN 1991-1-4:2005 och EKS 11 (BFS 2019:1)

Egentyngd

  • Tunghet för limträ GL30c är 4,3 kN/m3
  • Tunghet för konstruktionsvirke C24 är 4,2 kN/m3
  • Egentyngd räcke är 0,18 kN/m
  • Egentyngerna gäller för virke med målfuktkvot. I klimatklass 3 får vi en fuktkvot mellan 20 och 30  % och bör räkna upp egentyngden med åtminstone 15–20 %, välj här 20 %
  • Egentyngd per limträbalk blir Gk = 1,2 · (0,165 · 0,585 · 4,3 (limträ) + 0,07 · 0,12 · 1,0 · 4,2 / 0,6 (syll) + 1,0 · 0,07 · 4,2 (plank) + 0,18 (räcke)) = 1,14 kN/m.


Trafiklast

  • Vertikal trafiklast, ytlast, qfk = 2,0 + 120 / (L + 30) kN/m2, och 2,5 kN/m2qfk ≤ 5,0 kN/m2,
    vilket ger qfk = 4,93 kN/m2 om L = 11 m, det vill säga 4,93 kN/m per limträbalk
  • Horisontell trafiklast längs bron, Qflk = 10 % av total vertikal trafiklast,
    det ger Qflk = 0,10 · 2 · 11 · 4,93 = 10,85 kN, det vill säga 5,42 kN per limträbalk
  • Koncentrerad vertikal last: Qfwk=10 kN på lastyta 0,1 x 0,1 m2 för kontroll av lokala effekter.


Vindlast

Se EN 1991-1-4 8.3

  • Horisontell vindlast i riktning tvärs bron, Fwx = ρ/2·vb2·C·Aref,x = 0,303 · 6,3 · 15,2 = 29,0 kN och 29,0/11/2 =
    1,32 kN/m per limträbalk, där
    ρ/2·vb2 = 1,25 / 2 · 222 = 0,303 kN/m2 (antag: vb = 22 m/s och ρ = 1,25 kg/m3),
    C = 6,3 för b/dtot = 2 / (1,4 + 0,78) = 0,92 och referenshöjd ze ≤ 20 m,
    Aref,x = (0,6 m + balkens, syllens, plankens höjd) · L = (0,6 + 0,78) · 11 = 15,2 m2
  • Vertikal vindlast, Fwz = ρ/2·vb2·ce·cf,z·Aref,z = 0,303 · 2,4 · 0,9 · 22,0 = 14,40 kN, och 14,40/11/2 = 0,65 kN/m per limträbalk, där
    ρ/2·vb² = 1,25 / 2 · 222 = 0,303 kN/m2 (antag: vb = 22 m/s och ρ = 1,25 kg/m3),
    ce=2,4 och cf,z=0,9 för ze= 10 m och terräng II,
    Aref,z = planytan = 2 · 11 = 22 m2
  • Horisontell vindlast i riktning längs bron, Fwy = 0,25·Fwx = 0,25 · 29,0 = 7,2 kN, eller 3,6 kN/m per limträbalk.


Räcke

  • Räckets infästning beräknas för en kraft av 1,0 kN/m, som verkar som variabel last horisontellt eller vertikalt på toppföljaren.

Lastkombinationer och dimensionerande lastvärden

Lastkombinationer enligt SS-EN 1990:2004 och SS-EN 1990:A1/2005

Limträbalkar

Lastfall i brottgränstillståndet, säkerhetsklass 2 ger γd = 0,91
Vertikal last per balk
Egentyngd = γd·0,89·1,35·Gk = 0,91 · 0,89 · 1,35 · 1,14 = 1,24 kN/m
Trafiklast, ytlast = γd·1,5·qfk = 0,91 · 1,5 · 4,93 = 6,73 kN/m
Trafiklast, ytlast = γd·1,5·ψ0·qfk = 0,91 · 1,5 · 0,4 · 4,93 = 2,69 kN/m, kombinationsvärdet för variabel last, för kombination med vindlasten som huvudlast
Vindlast = γd·1,5·Fwz = 0,91 · 1,5 · 0,65 = 0,89 kN/m
Vindlast = γd·1,5·ψ0·Fwz = 0,91 · 1,5 · 0,3 · 0,65 = 0,27 kN/m, kombinationsvärdet för variabel last, för kombination med trafiklasten som huvudlast

Horisontell last per balk
Vindlast tvärs bron= γd·1,5·Fwx = 0,91 · 1,5 · 1,32 = 1,80 kN/m
Vindlast tvärs bron= γd·1,5·ψ0·Fwx = 0,91 · 1,5 · 0,3 · 1,32 = 0,54 kN/m, kombinationsvärdet för variabel last, för kombination med trafiklasten som huvudlast
Vindlast längs bron = γd·1,5·Fwy = 0,91 · 1,5 · 3,6 = 4,96 kN
Vindlast längs bron = γd·1,5·ψ0·Fwy = 0,91 · 1,5 · 0,3 · 3,6 = 1,49 kN, kombinationsvärdet för variabel last, för kombination med trafiklasten som huvudlast
Trafiklast längs bron = γd·1,5·Qflk = 0,91 · 1,5 · 5,42 = 7,40 kN
Trafiklast längs bron = γd·1,5·ψ0·Qflk = 0,91 · 1,5 · 0,4 · 5,42 = 2,96 kN, kombinationsvärdet för variabel last, för kombination med vindlasten som huvudlast

Lastfall i bruksgränstillståndet

Vertikal last per balk
Egentyngd = 1,0·Gk = 1,0·1,14 = 1,14 kN/m
Trafiklast, ytlast = 1,0·qfk = 1,0 · 4,93 = 4,93 kN/m, för karakteristisk lastkombination
Trafiklast, ytlast =1,0·ψ1·qfk = 1,0 · 0,4 · 4,93 = 1,98 kN/m, med faktor för frekvent lastkombination

Syllar

Lastfall i brottgränstillståndet, säkerhetsklass 2 ger γd = 0,91

Vertikal last per syll
Egentyngd = γd·0,89·1,35·Gk = 0,91 · 0,89 · 1,35 · (0,07 · 0,120 · 4,2 + 0,07 · 0,6 · 4,2) · 1,2 = 0,28 kN/m
Trafiklast, ytlast = γd·1,5·qfk·s = 0,91 · 1,5 · 4,93 · 0,6 = 4,04 kN/m

Lastfall i bruksgränstillstånd

Egentyngd = 1,0·Gk = 1,0·(0,035 + 0,176) · = 0,25 kN/m
Trafiklast, ytlast = 1,0·qfk·s = 1,0 · 4,93 · 0,6 = 2,96 kN/m, för karakteristisk lastkombination
Trafiklast, ytlast = 1,0·ψ1·qfk·s = 1,0 · 0,4 · 4,93 · 0,6 = 1,18 kN/m, med faktor för frekvent lastkombination

Slitplank

Lastfall i brottgränstillståndet, säkerhetsklass 2 ger γd = 0,91

Egentyngd = γd·0,89·1,35·Gk = 0,91 · 0,89 · 1,35 · (0,07 · 0,195 · 4,2) = 0,06 kN/m
Trafiklast, ytlast = γd·1,5·qfk·s = 0,91 · 1,5 · 4,93 · 0,195 = 1,31 kN/m
Koncentrerad last = γd·1,5·Qfwk = 0,91 · 1,5 · 10 = 13,65 kN

Lastfall i bruksgränstillstånd

Egentyngd = 1,0·Gk = 1,0 · 0,057 · 1,2 = 0,069 kN/m
Trafiklast, ytlast = 1,0·qfk·s = 1,0 · 4,93 · 0,195 = 0,96 kN/m, för karakteristisk lastkombination
Trafiklast, ytlast = 1,0·ψ1·qfk·s = 1,0 · 0,4 · 4,93 · 0,195 = 0,39 kN/m, med faktor för frekvent lastkombination

Räcke

Lastfall i brottgränstillstånd, säkerhetsklass 2 ger γd = 0,91

Horisontell last per räckesstolpe blir
Räckeslast = γd·1,5·qk ∙ centrumavstånd = 0,91 ∙ 1,5 ∙ 1,0 ∙ 1,8 = 2,5 kN

Materialvärden

Dimensionerande materialvärden enligt SS-EN 1995-1-1:2004. Balkbron hänförs till klimatklass 3.
Dimensionerande värden för hållfasthet i brottgränstillstånd

\(\displaystyle f_\text{d} = \frac{k_{\text{mod}} \cdot f_\text{k}}{\gamma_\text{M}}\)

där kmod = 0,70 för limträ och trä i klimatklass 3 och med korttidslast (trafiklast).
Storleksfaktor vid böjning och drag för limträ (vid h < 600 m) är

\(\displaystyle k_\text{h} = \text{min} \begin{cases} \displaystyle \left(\frac{600}{h}\right)^{0,1} \\ 1,1 \end{cases}\)

och storleksfaktor för trä (vid h < 150 m) är

\(k_\text{h} = \text{min} \begin{cases} \displaystyle \left(\frac{150}{h}\right)^{0,2} \\ 1,3 \end{cases}\)

där h är höjd vid böjning eller bredd vid drag.

För limträ med höjden 585 mm blir kh = 1,0.
För trä med höjden 120 mm blir kh = 1,04 och med höjden 70 mm blir kh = 1,16.

Limträ i hållfasthetsklass GL30c

γM = 1,25
Böjning: fm,k = 30,0 N/mm2 och fm,d = 1,0 · 0,70 · 30,0 / 1,25 = 16,8 N/mm2
Tryck parallellt fibrerna: fc,0,k = 24,5 N/mm2 och fc,0,d = 0,70 · 25,4 / 1,25 = 13,7 N/mm2
Elasticitetsmodul: E0,mean = 13000 N/mm2 och E0,05 = 10800 N/mm2

Tryckt konstruktionsdel med risk för knäckning:

Knäckfaktor  \(\displaystyle k_{\text{c,y}} = \frac{1}{k_\text{y} + \sqrt{{k_\text{y}}^2 - {\lambda_{\text{rel,y}}}^2}}\)

där  \(\displaystyle \lambda_{\text{rel,y}} = \frac{\lambda_y}{\pi}\sqrt{\frac{f_{\text{c,0,k}}}{E_{\text{0,05}}}}\)

och  \(k_y = 0,5 \cdot \left(1 + \beta_c \cdot(\lambda_{rel,y} - 0,3)+
{\lambda_{rel,y}}^2 \right)\)

där \(\beta_c=0,1\) för limträ.

Med \(h=0,585\) m och \( L_\text{c} = 11\) m erhålls  \(\displaystyle \lambda_\text{y} = \frac{L_\text{c}}{i}= \frac{11\cdot
\sqrt{12}}{0,585}=65\)

Vilket ger \(\lambda_{\text{rel,y}} = 0,99 > 0,3 \) och risk för knäckning ska beaktas enligt SS-EN 1995-1-1

\( k_\text{y} = 1,02 \) ger knäckfaktor \(k_{\text{c,y}}=0,78\)

Konstruktionsvirke i hållfasthetsklass C24

γM = 1,3
Böjning: fm,k = 24 N/mm2 och fm,d = 1,04 · 0,7 · 24 / 1,3 = 13,5 N/mm2 för höjden 120 mm, fm,d = 1,16 · 0,7 · 24 / 1,3 = 15,1 N/mm2 för höjden 70 mm
Tryck parallellt fibrerna: fc,0,k = 21 N/mm2 och fc,0,d = 0,7 ·21 / 1,3 = 11,3 N/mm2
Elasticitetsmodul: E0,mean = 11000 N/mm2 och E0,05 = 7400 N/mm2

Tryckt konstruktionsdel med risk för knäckning (räcke):
βc = 0,2 för trä. Med h = 0,070 m och Lc = 0,95 m erhålls λy = 47
vilket ger λrel,y = 0,80 > 0,3 och risk för knäckning
ky = 0,87 ger knäckfaktor kc,y = 0,83

2. Dimensionering i brottgränstillstånd

Limträbalkar

Enligt Trafikverkets TRVK Bro ska träbro med spännvidd större än 8 m ha tvärförband mellan huvudbalkar vid upplag. Om man sätter in ytterligare tvärförband till exempel vid tredjedelspunkterna, så samverkar balkarna vid vindlast tvärs bron. Dessutom får man en lastfördelning via brobanan, men den tas oftast inte med vid dimensionering. Samverkan mellan balkarna antas förhindra risk för vippning. Limträbalkarna dimensioneras som fritt upplagda balkar.

träbro med spännvidd större än 8 m ska ha tvärförband mellan huvudbalkar vid upplag

Vertikal trafiklast som huvudlast

Dimensionerande böjmoment av vertikal last av egentyngd, trafiklast och vindlast för en balk upplagd på två stöd blir

\(\displaystyle M_{\text{z,d}} = \frac{q \cdot l^2}{8} = \frac{(1,24 + 6,73 + 0,27)\cdot 11^2}{8}
= 124,6 \:\text{kNm}\) kNm

Dimensionerande böjspänning blir

\(\displaystyle \sigma_{\text{m,z,d}} = \frac{M_{\text{z,d}}}{W_\text{z}} = \frac{124,6 \cdot 10^6 \cdot 6}{165 \cdot 585^2}=13,24\) N/mm2 < fm,z,d = 16,8 N/mm2

Dimensionerande böjmoment av horisontell vindlast tvärs bron för en balk upplagd på två stöd blir

\(\displaystyle M_{\text{y,d}} = \frac{q\cdot l^2}{8}=\frac{0,54 \cdot 11^2}{8} = 8,18\) kNm

Dimensionerande böjspänning blir

\(\displaystyle \sigma_{\text{m,y,d}} = \frac{M_{\text{y,d}}}{W_\text{y}} = \frac{8,18 \cdot 10^6 \cdot 6}{585 \cdot 165^2}=3,08 \) N/mm2 < fm,y,d = 17,2 N/mm2

Dimensionerande tryckkraft längs bron blir

\(F_{\text{c,0,d}} = 1,49 + 7,40 = 8,89 \:\text{kN}\)

Dimensionerande tryckspänning blir

\(\displaystyle \sigma_{\text{c,0,d}} = \frac{F_{\text{c,0,d}}}{A} = \frac{8,89 \cdot 10^3}{165 \cdot 585}=0,09\) N/mm2 < kc,y·fc,0,d = 0,78 · 13,7 = 10,7 N/mm2

Kontroll vid böjning i två riktningar samt tryckkraft:

\(\displaystyle \frac{\sigma_{\text{c,0,d}}}{k_{\text{c,y}} \cdot f_{\text{c,0,d}}} + \frac{\sigma_{\text{m,z,d}}}
{f_{\text{m,z,d}}} + k_\text{m} \cdot \frac{\sigma_{\text{m,y,d}}}{f_{\text{m,y,d}}} = \frac{0,09}
{10,9} + \frac{12,87}{17,2} + 0,7 \cdot \frac{3,08}{17,2} = 0,88 < 1\)

Dessutom bör vi göra en kontroll av max skjuvspänning.

Tvärkraft Vd = (1,24 + 6,73 + 0,27) · 11 / 2 = 45,30 kN

Skjuvspänningen τd  = 1,5 · 45,3 · 1000 / 0,165 / 0,585 = 0,704 · 106 N/m2

fv,d = 0,67 · 3,5 · 106 · 0,7 / 1,25 = 1,31 mPa, vilket är o.k.

Horisontell vindlast tvärs bron som huvudlast

Dimensionerande böjmoment av horisontell vindlast tvärs bron för en balk upplagd på två stöd blir

\(\displaystyle M_{\text{y,d}}=\frac{q \cdot l^2}{8} = \frac{1,80 \cdot 11^2}{8}=27,3 \:\text{kNm}\)

Dimensionerande böjspänning blir

\(\displaystyle \sigma_{\text{m,y,d}} = \frac{M_{\text{y,d}}}{W_\text{y}} = \frac{27,2 \cdot 10^6 \cdot 6}{585 \cdot 165^2}=10,28\) N/mm2 < fm,y,d = 16,8 N/mm2

Dimensionerande böjmoment av vertikal last av egentyngd, trafiklast och vindlast tvärs bron för en balk upplagd på två stöd blir

\(\displaystyle M_{\text{z,d}}=\frac{q \cdot l^2}{8} = \frac{(1,24 + 2,69 + 0,89) \cdot 11^2}{8}=73,04 \:\text{kNm}\)

Dimensionerande böjspänning blir

\(\displaystyle \sigma_{\text{m,z,d}} = \frac{M_{\text{z,d}}}{W_\text{z}} = \frac{73,0 \cdot 10^6 \cdot 6}{165 \cdot 585^2}=7,76\) N/mm2 < fm,z,d = 16,8 N/mm2

Dimensionerande tryckkraft längs bron blir

\(\displaystyle F_{\text{c,0,d}} = 2,96 + 4,96 = 7,92 \:\text{kN}\)

Dimensionerande tryckspänning blir

\(\displaystyle \sigma_{\text{c,0,d}} = \frac{F_{\text{c,0,d}}}{A} = \frac{7,92 \cdot 10^3}{165 \cdot 585}=0,08\) N/mm2 < kc,y·fc,0,d = 0,78 · 13,7 = 10,7 N/mm2

Kontroll vid böjning i två riktningar samt tryckkraft:

\(\displaystyle \frac{\sigma_{\text{c,0,d}}}{k_{\text{c,y}} \cdot f_{\text{c,0,d}}} + \frac{\sigma_{\text{m,z,d}}}
{f_{\text{m,z,d}}} + k_m \cdot \frac{\sigma_{\text{m,y,d}}}{f_{\text{m,d,y}}} = \frac{0,08}
{10,7} + \frac{7,76}{16,8} + 0,7 \cdot \frac{10,28}{16,8} = 0,90 < 1\)

\(\displaystyle \frac{\sigma_{\text{c,0,d}}}{k_{\text{c,y}} \cdot f_{\text{c,0,d}}} + k_\text{m} \cdot
\frac{\sigma_{\text{m,z,d}}}{f_{\text{m,z,d}}} + \frac{\sigma_{\text{m,y,d}}}{f_{\text{m,y,d}}} =
\frac{0,08}{10,7} + 0,7 \cdot \frac{7,76}{16,8} + \frac{10,28}{16,8} =
0,94 < 1\)

Två limträbalkar 165x585 mm klarar alltså vindlastfallet. Om balkarna inte klarar det, kan man öka dimensionen på limträbalkarna eller sätta in ett horisontellt fackverk för vindlasten. Vanligen används fackverk även om inte dimensioneringen kräver det, eftersom det ger en stadigare bro även vid hanteringen.

Syllar

Syllarna dimensioneras som fritt upplagda balkar.

Träbro. Syllarna dimensioneras som fritt upplagda balkar

Egentyngd och trafiklast som huvudlast

Dimensionerande böjmoment för en balk upplagd på två stöd:

\(\displaystyle M_{\text{z,d}}=\frac{q \cdot l^2}{8} = \frac{(0,28 + 4,04) \cdot 1,835^2}{8}
=1,82 \:\) kNm

Dimensionerande böjspänning blir

\(\displaystyle \sigma_{\text{m,z,d}} = \frac{M_{\text{z,d}}}{W_\text{z}} = \frac{1,82 \cdot 10^6 \cdot 6}
{70 \cdot 120^2}=10,8 \) N/mm2 < fm,z,d = 13,5 N/mm2

Slitplank

Plankorna beräknas som fritt upplagda balkar. Plankorna kan också räknas som kontinuerliga om hänsyn tas till syllarnas eftergivlighet. Plankorna utgör samtidigt beläggning. De bör klara en nedslitning med cirka 5–10 mm innan de måste bytas ut.

Egentyngd och trafiklast som huvudlast

Träbro. Egentyngd och trafiklast som huvudlast

Dimensionerande böjmoment för en balk upplagd på två stöd:

\(\displaystyle M_{\text{z,d}}=\frac{q \cdot l^2}{8} = \frac{(0,08 + 1,31) \cdot 0,6^2}{8}
=0,062 \:\) kNm

Dimensionerande böjspänning blir

\(\displaystyle\sigma_{\text{m,z,d}} = \frac{M_{\text{z,d}}}{W_\text{z}} = \frac{0,062 \cdot 10^6 \cdot 6}
{195 \cdot 70^2}=0,39\) N/mm2 < fm,z,d = 15,1 N/mm2

Egentyngd och punktlast

Träbro. Egentyngd och punktlast

Dimensionerande böjmoment för egentyngd och koncentrerad last (punktlast) för en balk upplagd på två stöd:

\(\displaystyle M_{\text{z,d}}=\frac{q \cdot l^2}{8} + \frac{P \cdot l}{4} = \frac{0,06 \cdot
0,6^2}{8} + \frac{13,65 \cdot 0,6}{4} \:\) = 2,11 kNm

Dimensionerande böjspänning blir

\(\displaystyle \sigma_{\text{m,z,d}} = \frac{M_{\text{z,d}}}{W_\text{z}} = \frac{2,11 \cdot 10^6 \cdot 6}
{195 \cdot 70^2}=13,3\) N/mm2 < fm,z,d = 15,1 N/mm2

Räcke

Dimensionerande böjmoment av räckeslast för en konsol:
Mz,d = P ∙ l = 2,5 ∙ 0,7 = 1,72 kNm

Dimensionerande böjspänning blir

\(\displaystyle \sigma_{\text{m,z,d}} = \frac{M_{\text{z,d}}}{W_\text{z}} = \frac{1,72 \cdot 10^6 \cdot 6}
{70 \cdot 120^2}=10,2\) N/mm2 < fm,z,d = 13,5 N/mm2

Snedsträva går ned till syllens ände, cirka 0,5 m utanför räcket, den lutar cirka 50 grader. Strävan möter räckesstolpen på höjden 0,5 · tan 50° = 0,596 m. Dimensionerande tryckkraft i snedsträva av räckeslasten blir därmed

Fc,d = 2,46 * (0,7+0,596) / 0,596 / sin 50° = 6,98 kN

Dimensionerande tryckspänning blir

\(\displaystyle \sigma_{\text{c,0,d}} = \frac{F_{\text{c,0,d}}}{A} = \frac{6,98 \cdot 10^3}{70 \cdot 120}=0,83\) N/mm2 < kc,y·fc,0,d = 10,15 N/mm2

Räckesstolpe och snedsträva placeras mellan dubbla syllar och fästs med till exempel genomgående skruv.

3. Dimensionering i bruksgränstillstånd

Limträbalkar

Nedböjning av trafiklast
Enligt TRVK Bro ska dimensionering med avseende på deformationer utföras för frekventa lastkombinationer och beräknad nedböjning i längs- och tvärled av trafiklast inte överstiga 1/400 av den teoretiska spännvidden.

Nedböjning för en balk upplagd på två stöd blir

\(\displaystyle u_{\text{inst}} = \frac{5 \cdot q \cdot l^4}{384 \cdot E \cdot I} = \frac{5 \cdot
(1,14+1,97) \cdot 10^3 \cdot 11^4 \cdot 12}{384 \cdot 13000 \cdot 10^6 \cdot
0,165 \cdot 0,585^3} = 0,0166 \:\text{m}\)

Nedböjningen överstiger inte L/400 = 11/400 = 0,0275 m.

Svängningar
Enligt SS-EN 1990 bör komfortkriterier för gångtrafikanter (största accepterade acceleration) verifieras om överbyggnadens egenfrekvens är mindre än 5 Hz för vertikala svängningar. Enligt SS-EN 1995-1-1 bör medelvärdet av styvhetsegenskaper användas i bruksgränstillstånd med hänsyn till vibrationer.
Egenfrekvensen för en fritt upplagd balk på två stöd blir

\(\displaystyle f_1=\frac{\pi}{2 \cdot L^2} \cdot \sqrt{\frac{E \cdot I}{m}} =
\frac{\pi}{2 \cdot 11^2} \cdot \sqrt{\frac{13000 \cdot 10^6 \cdot
0,165 \cdot 0,585^3}{\frac{1,14 \cdot 10^3}{9,81}}} = 7,21 \:
\text{Hz}>5\:\text{Hz}\)

där
L = längd, m
E·I = böjstyvhet för tvärsnittet, Nm2
m = massa per längdenhet, kg/m
Eftersom egenfrekvensen är större än 5 Hz behöver ingen ytterligare kontroll göras.

Syllar

Nedböjning
Nedböjning för en balk upplagd på två stöd blir

\(\displaystyle u_{\text{inst}} = \frac{5 \cdot q \cdot l^4}{384 \cdot E \cdot I} = \frac{5
\cdot 1,44 \cdot 10^3 \cdot 1,835^4 \cdot 12}{384 \cdot 11000 \cdot 10^6
\cdot 0,070 \cdot 0,120^3} = 0,00191 \:\text{m}\)

Nedböjningen överstiger inte L/400 = 1,835/400 = 0,00459 m.

4. Sammanställning

Balkar: 2 st 165x585 mm, GL30c
Syllar: 70x120 mm, C24, centrumavstånd 600 mm
Slitplank: 70x195 mm, C24
Tvärförband: 90x450 mm, GL30c
Räckesstolpar: 70x120 mm, C24, centrumavstånd 1800 mm.

TräGuiden är den digitala handboken för trä och träbyggande och innehåller information om materialet trä samt instruktioner för byggande med trä.

På din mobil fungerar TräGuiden bäst i stående läge.Ok
