5.16 \({\tau _{\rm ef}} = \frac{{{F_{\rm t,90}}}}{{2 \cdot {a_\rm r} \cdot {h_{\rm ad}}}} \le {f_{\rm k,2}}\)
där:
| Ft,90 | är den resulterande dragkraften vinkelrätt mot fiberriktningen, se ekvation 5.8. |
| ar | är förstärkningsskivornas mått enligt figur 5.9. |
| had = h1 | för rektangulära hål, med h1 enligt figur 5.9. |
| had = h1 + 0,15hd | för cirkulära hål, med h1 och hd enligt figur 5.9. |
| fk,2 | är skjuvhållfastheten längs med limfogen. DIN EN 1995-1-1/NA ger det karakteristiska värdet fk,2,k = 0,75 MPa för limningssystem som har påvisats fungera. |
Dragspänningen i de pålimmade skivorna σt bör uppfylla följande villkor:
5.17 \({\sigma _\rm t} = \frac{{{F_{\rm t,90}}}}{{2 \cdot {t_\rm r} \cdot {a_\rm r}}} \le \frac{{{f_\rm t}}}{{{k_\rm k}}}\)
där:
| Ft,90 | är den resulterande dragkraften vinkelrätt mot fiberriktningen, se ekvation 5.8. |
| tr | är tjockleken på en förstärkningsskiva, se figur 5.9. |
| ar | är förstärkningsskivans mått enligt figur 5.9. |
| ft | är draghållfastheten för förstärkningsskivan i samma verkningsriktning som Ft,90. |
| kk | är en faktor som beaktar att spänningsfördelningen är ojämn. DIN EN 1995-1-1/NA ger värdet kk = 2,0 som får användas utan ytterligare verifiering. |
Förstärkningsskivorna bör limmas på balken enligt figur 5.9. Skivans mått ska uppfylla 0,25a ≤ ar ≤ 0,3(hd + h) och h1 ≥ 0,25a. Skivans tjocklek tr bör vara minst 10 mm. Tillräckligt presstryck ska säkerställas, till exempel kan spikar eller träskruvar med lämplig förankringslängd (≥ 2tr) och inbördes avstånd användas. Fästdonen ska vara jämnt fördelade över förstärkningsskivan och till antalet motsvara cirka 1 spik/träskruv per 6 000 mm2, vilket i sin tur motsvarar spik-/skruvtäthet 75 mm.
Bärförmågan med hänseende till normalspänning parallellt med fiberriktningen bör också verifieras för det reducerade tvärsnittet vid hålets mitt, se avsnitt 5.3. Bärförmågan relaterad till skjuvspänningskoncentrationer vid hålets hörn kan anses vara tillräcklig när yttre förstärkning enligt de ovanstående rekommendationerna används.

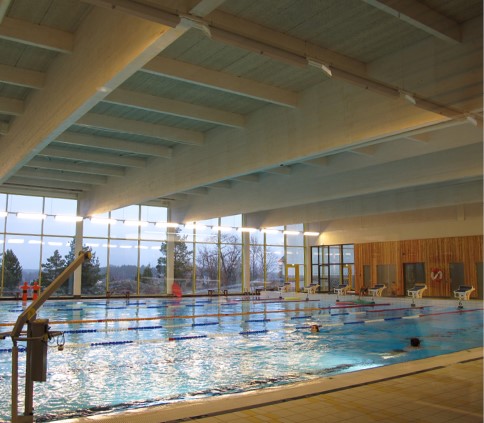

Badhus, Norrtälje.
