5.4 \({\tau _{\rm ef}} = \frac{{{F_{\rm t,90}}}}{{n \cdot {d_\rm r} \cdot \pi \cdot {l_{\rm ad}}}} \le {f_{\rm k,1}}\)
där:
| Ft,90 | är den resulterande dragkraften vinkelrätt mot fiberriktningen, se ekvation 5.3. |
| n | är antalet inlimmade skruvar, endast en rad i balkens längdriktning antas vara aktiv. |
| dr | är skruvens ytterdiameter, dr ≤ 20 mm. |
| lad | är den effektiva förankringslängden, se figur 5.3. |
| fk,1 | är limfogens skjuvhållfasthet, karakteristiska värden fk,1,k se tabell 5.1. |
Skruvarnas bärförmåga vid axiell dragning bör också kontrolleras.
Endast en skruvrad i balkens längdriktning anses fungera som förstärkning. Skruvens minsta längd är 2lad och ytterdiametern begränsas till dr ≤ 20 mm. Kantavstånden och avstånden mellan skruvarna ska uppfylla villkoren 2,5dr ≤ a1,c ≤ 4dr och 2,5dr ≤ a2,c samt 3dr ≤ a2, beteckningarna ges i figur 5.3. Eftersom dragspänningen vinkelrätt mot fiberriktningen är mycket koncentrerad i närheten av urtagets hörn bör kantavståndet a1,c vara så litet som möjligt utan att minimiavståndet underskrids. För konstruktionselement som är utsatta för drag i fiberriktningen bör minskningen av tvärsnittets nettoarea förorsakad av förstärkningen beaktas. Helgängade träskruvar kan också användas som inre förstärkning och bör dimensioneras för dragkraften Ft,90 både med hänseende till utdragning och till axiell bärförmåga vid dragning.
Förutom att förstärkningens bärförmåga verifieras bör det reducerade tvärsnittets bärförmåga vid skjuvning verifieras enligt ekvation 5.1, där kv = 1,0. Skjuvspänningskoncentrationer vid urtagets hörn bör också beaktas när inre förstärkning används.

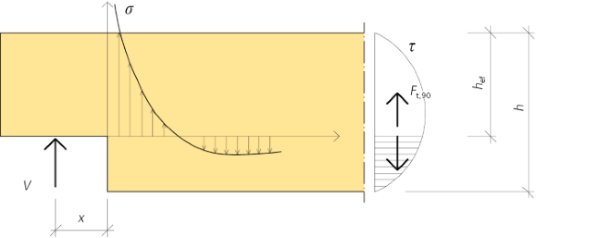

Figur 5.2 Schematisk bild av spänningsfördelningen vid urtagets hörn och den resulterande dragkraften Ft,90.

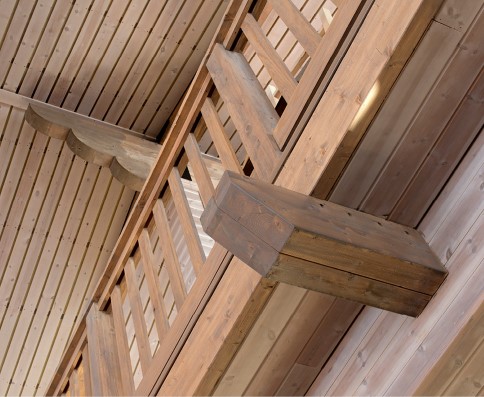

Toppstugan, Idre.

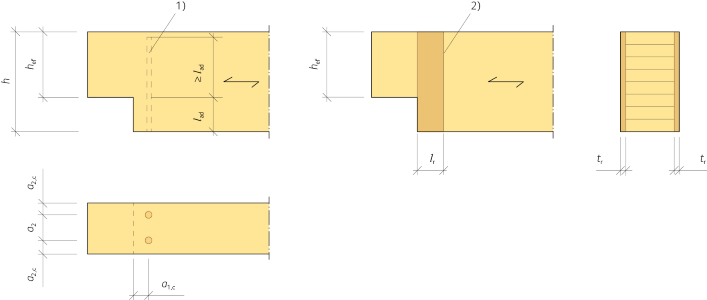

Figur 5.3 Beteckningar för 1) inre och 2) yttre förstärkning av urtag i balkände (DIN EN 1995-1-1/NA).
Tabell 5.1 Karakteristisk skjuvhållfasthet för inlimmade skruvar som används till förstärkning.
| Skruvens effektiva förankringslängd lad [mm] | ≤ 250 | 250 < lad ≤ 500 | 500 < lad ≤ 1000 |
| Limfogens karakteristiska skjuvhållfasthet fk,1,k [MPa] | 4,0 | 5,25 − 0,005lad | 3,5 − 0,0015lad |
Dessa värden får användas om limningssystemet har påvisats fungera (DIN EN 1995-1-1/NA).
