Fanerträ tillverkas genom sammanlimning av träfanerark till 20–90 mm tjocka konstruktionsskivor med de maximala dimensionerna 3 × 24 m. Vanligtvis är skikten orienterade i en riktning, huvudbärriktningen. Skivorna sågas till önskade dimensioner efter limning och härdning.
Det finns även fanerträ som tillverkas med ett antal av skikten med fiberriktningen vinkelrätt mot huvudfiberriktningen. Skivor av fanerträ ger högre styvhet i tvärriktningen, som kan vara fördelaktig för vissa byggdelar, såsom bjälklag.

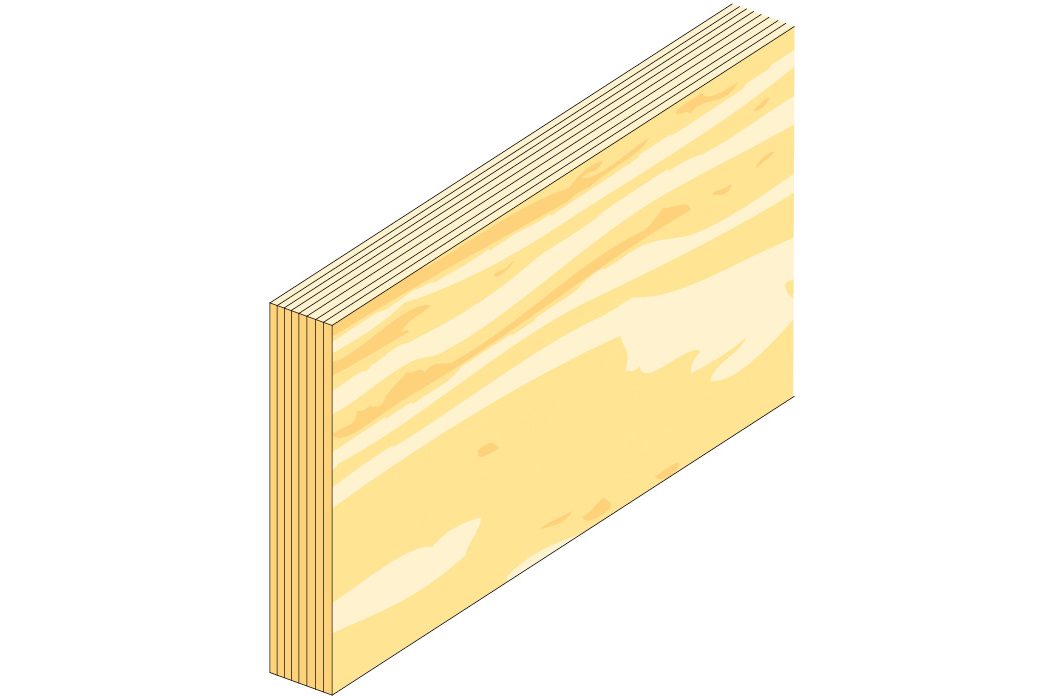

Figur 2.9 Balk av fanerträ.
Fanerträ uppvisar hög böj-, drag- och tryckhållfasthet, så väl som hög skjuvhållfasthet och relativt hög elasticitetsmodul. Storlekseffekten är betydande för fanerträ vilket måste beaktas vid dimensionering av konstruktioner med fanerträ.
Tabell 2.8 Exempel på karakteristiska hållfasthets- och styvhetsegenskaper uttryckta i MPa och densiteten i kg/m3 för fanerträ.
Tabell 2.8 Exempel på karakteristiska hållfasthets- och styvhetsegenskaper uttryckta i MPa och densiteten i kg/m3 för fanerträ.
| Egenskaper | LVL48P Balk |
| Hållfasthetsvärden | |
| Böjning på högkant parallellt fibrerna fm,0,edge,k | 44 |
| Böjning på lågkant parallellt fibrerna fm,0,flat,k | 48 |
| Dragning parallellt fibrerna ft,0,k | 35,0 |
| Tryck parallellt fibrerna fc,0,k | 29,0 |
| Tryck på högkant vinkelrätt fibrerna fc,90,edge,k | 6,0 |
| Skjuvning på högkant parallellt fibrerna fv,0,edge,k | 4,2 |
| Skjuvning på lågkant parallellt fibrerna fv,0,flat,k | 2,3 |
| Styvhetsvärden | |
| Elasticitetsmodul parallellt fibrerna, 50-procentsfraktil E0,mean | 13 800 |
| Skjuvmodul på högkant G0,edge,mean | 600 |
| Densitet | |
| Densitet, karakteristisk ρk | 480 |
| Densitet ρmean | 510 |
